隆中重工廠家脫水篩結構圖

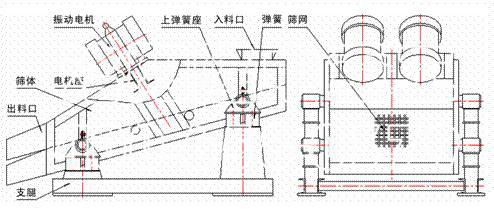

下圖是隆中重工廠家脫水篩的結構圖，脫水篩主要由篩箱、激振器、支承系統及電機組成，采用了雙電很自同步技術，通用型偏心塊、可調振幅振動器，通過膠帶聯軸分別驅動兩個互不聯系的振動器作同步反向運轉，兩組偏心質量產生的離心力沿振動方向的分力疊加，反向離心抵消，從而形成單一的沿振動方向的激振動，使篩箱做作往復直線運動，終以達到分J脫水為目的。下面我們?cè)敿?xì)介紹下脫水篩結構部件。

1、篩機箱體：由側板、后擋板、托梁及壓緊裝置組成。側板、后擋板均為Q235整塊鋼板制成，所有其他部件均由數控機床加工，保證零件的互換性。側板與后擋板、電機座、排料梁采用焊接，有良好的結構強度并便于連接、維修。

2、篩面：篩面采用聚氨酯材質，分段鋪設在下部排料梁上，用專用銷子緊固，拆裝非常方便；與常規的金屬篩板相比，耐磨性能是一般剛性材質的5倍以上，且不容易松散、堵塞。

3、激振器：用螺栓將兩臺振動電機緊固在篩體電機座上作為激振器，調整電機兩段偏心塊便可以調整篩機的振幅，因而安裝方便，調整靈活。

4、支撐裝置：由彈簧橡膠柱及上下支撐座組成，裝篩機時上座與機體的座耳連在一起。出廠時為水平安裝的橡膠柱。

5、振動電機：和其他廠家脫水篩大的不同點就在用激振力的選擇。隆中重工采用振動電機代替其他廠家用的偏心激振塊，降低客戶成本以及機器的故障發生率，維修也方便。
